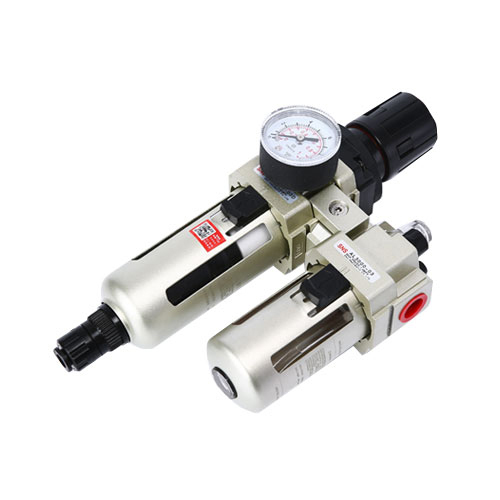

ชุดกรองลม AC Series air filter combination (two union) , AC 2000 ชุดปรับคุณภาพลม FRl Air Service Unit
คือ ชุดกรองลม FRL ชุดปรับคุณภาพลม (Air Service Unit) มีอุปกรณ์ 2 ชิ้นคือ
อุปกรณ์ FR ตัวกรองลม (Air Filter) และตัวปรับแรงดันลม (Air Regulator) รวมอยู่ในอุปกรณ์ตัวเดียวกัน
อุปกรณ์ L ตัวจ่ายน้ำมันหล่อลื่น (Air Lubricator) มาต่อร่วมรวมเป็น FL.R

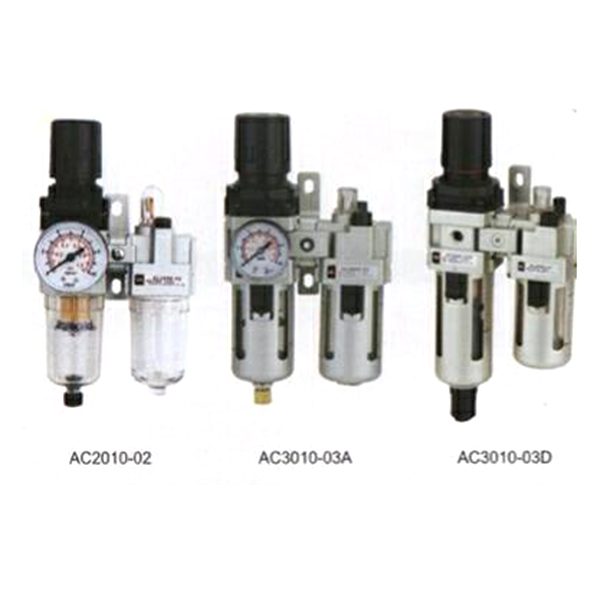

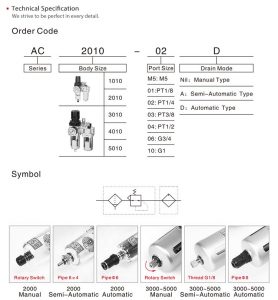

AC2010-02D /AC3010-02D / AC3010-03D / AC4010-04D /AC4010-06D /
AC5010-06D /AC5010-10D /

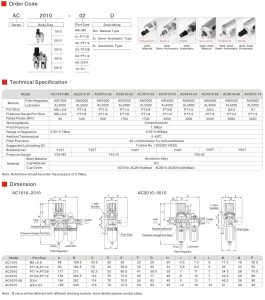

| รุ่น | AC1010-M5 | AC2010-01 | AC2010-02 | AC3010-02 | AC3010-03 | |
| โมดูล | ตัวกรอง Regulator | AW1000 | AW2000 | AW2000 | AW3000 | AW3000 |
| น้ำมันหล่อลื่น | AL2000 | AL2000 | AL2000 | AL3000 | AL3000 | |
| ขนาดพอร์ต | M5 × 0.8 | PT1 / 8 | PT1 / 4 | PT1 / 4 | PT3 / 8 | |
| ขนาดพอร์ตเกจวัดความดัน | M5 × 0.8 | PT1 / 8 | PT1 / 8 | PT1 / 8 | PT1 / 8 | |
| กระแสนิยม (L / Min) | 90 | 500 | 500 | 1700 | 1700 | |
| สื่อการทำงาน | เครื่องอัดอากาศ | |||||
| หลักฐานความดัน | 1.5Mpa | |||||
| ช่วงของการควบคุม | 0.05 ~ 0.7Mpa | 0.05 ~ 0.85Mpa | ||||
| อุณหภูมิโดยรอบ | 5 ~ 60 ℃ | |||||
| ความแม่นยำในการกรอง | 40 μ m (ปกติ) หรือ 5 μ m (กำหนดเอง) | |||||
| แนะนำน้ำมันหล่อลื่น | น้ำมันกังหันเบอร์ 1 (ISO VG32) | |||||
| วงเล็บ (หนึ่ง) | Y10T | Y20T | Y30T | |||
| ระดับความดัน | Y25-M5 | Y40-01 | ||||
| วัสดุ | วัสดุของตัวเครื่อง | อลูมิเนียมอัลลอยด์ | ||||
| วัสดุถ้วย | พีซี | |||||
| ฝาครอบถ้วย | AC1010 ~ AC2010: ไม่มี AC3010 ~ AC5010: พร้อม (Steel) | |||||
| รุ่น | AC4010-03 | AC4010-04 | AC4010-06 | AC5010-06 | AC5010-10 | |
| โมดูล | ตัวกรอง Regulator | AW4000 | AW4000 | AW4000 | AW5000 | AW5000 |
| น้ำมันหล่อลื่น | AL4000 | AL4000 | AL4000 | AL5000 | AL5000 | |
| ขนาดพอร์ต | PT3 / 8 | PT1 / 2 | G3 / 4 | G3 / 4 | G1 | |
| ขนาดพอร์ตเกจวัดความดัน | PT1 / 4 | PT1 / 4 | PT1 / 4 | PT1 / 4 | PT1 / 4 | |
| กระแสนิยม (L / Min) | 3000 | 3000 | 3000 | 5000 | 5000 | |
| สื่อการทำงาน | เครื่องอัดอากาศ | |||||
| หลักฐานความดัน | 1.5Mpa | |||||
| ช่วงของการควบคุม | 0.05 ~ 0.85Mpa | |||||
| อุณหภูมิโดยรอบ | 5 ~ 60 ℃ | |||||
| ความแม่นยำในการกรอง | 40 μ m (ปกติ) หรือ 5 μ m (กำหนดเอง) | |||||
| แนะนำน้ำมันหล่อลื่น | น้ำมันกังหันเบอร์ 1 (ISO VG32) | |||||
| วงเล็บ (หนึ่ง) | Y40T | Y50T | Y60T | |||
| ระดับความดัน | Y50-02 | |||||
| วัสดุ | วัสดุของตัวเครื่อง | อลูมิเนียมอัลลอยด์ | ||||
| วัสดุถ้วย | พีซี | |||||
| ฝาครอบถ้วย | AC1010 ~ AC2010: ไม่มี AC3010 ~ AC5010: พร้อม (Steel) | |||||
| รุ่น | ขนาดพอร์ต | A | B | C | D | E | F | G | H | J | K | L | M | N | P |
| AC1010 | M5 × 0.8 | 58 | 110 | 51 | 25 | 26 | 25 | 29 | 20 | 4.5 | 7.5 | 5 | 18 | 16 | 39 |
| AC2010 | PT1 / 8, PT1 / 4 | 90 | 165 | 78 | 40 | 57 | 30 | 45 | 24 | 5.5 | 8.5 | 5 | 22 | 23 | 50 |
| AC3010 | PT1 / 4, PT3 / 8 | 117 | 211 | 93 | 53 | 61 | 41 | 59 | 35 | 7 | 11 | 7 | 35 | 26 | 71 |
| AC4010 | PT3 / 8, PT1 / 2 | 154 | 263 | 112 | 70 | 71 | 50 | 77 | 40 | 9 | 13 | 7 | 42 | 26 | 88 |
| AC4010-06 | G3 / 4 | 164 | 267 | 114 | 70 | 71 | 50 | 82 | 40 | 9 | 13 | 7 | 46 | 36 | 88 |
| AC5010 | G3 / 4, G1 | 195 | 345 | 115 | 70 | 71 | 50 | 95 | 45 | 12 | 16 | 10 | 51 | 46 | 98 |
